Qual é a interferência eletromagnética de um soprador BLDC?

A interferência eletromagnética (EMI) é um aspecto crítico a ser considerado ao lidar com sopradores BLDC (corrente contínua sem escova). Como fornecedor de sopradores BLDC, testemunhei em primeira mão a importância de compreender a EMI e suas implicações para esses dispositivos. Neste blog, vamos nos aprofundar no que é a interferência eletromagnética de um soprador BLDC, suas causas, efeitos e como mitigá-la.

O que é interferência eletromagnética?

A interferência eletromagnética refere-se à interrupção que ocorre quando um campo eletromagnético gerado por um dispositivo elétrico afeta outro dispositivo próximo. Esta interferência pode manifestar-se de várias formas, tais como interferência de radiofrequência (RFI), que pode perturbar sinais de rádio, ou ruído eléctrico, que pode afectar o desempenho de componentes electrónicos sensíveis.

No contexto de um soprador BLDC, a EMI pode ser gerada pelas correntes elétricas que fluem através dos enrolamentos do motor, pela comutação do circuito de comutação eletrônico e pelos sinais de alta frequência associados à eletrônica de controle. Estas atividades elétricas criam campos eletromagnéticos que podem irradiar para fora e potencialmente interferir com outros dispositivos eletrônicos nas proximidades.

Causas de EMI em sopradores BLDC

1. Comutação do Circuito de Comutação Eletrônica
   • Os motores BLDC usam comutação eletrônica para controlar o fluxo de corrente através dos enrolamentos do motor. Isto envolve a comutação rápida de transistores de potência, normalmente MOSFETs ou IGBTs. Quando esses transistores são ligados e desligados, eles criam mudanças repentinas na corrente e na tensão, que geram campos eletromagnéticos de alta frequência. Quanto mais rápida for a velocidade de comutação, maior será a frequência dos campos eletromagnéticos gerados e maior será o potencial de EMI.
2. Sinais de alta frequência em eletrônica de controle
   • A eletrônica de controle de um soprador BLDC, como o microcontrolador e o circuito acionador, gera sinais de alta frequência para funções como controle de velocidade, feedback do sensor e comunicação. Esses sinais também podem irradiar energia eletromagnética e contribuir para a EMI. Por exemplo, um sinal PWM (modulação por largura de pulso) usado para controle de velocidade pode ter harmônicos que se estendem até a faixa de radiofrequência, causando RFI.
3. Enrolamentos do motor e ondulação de corrente
   • Os enrolamentos do motor em um soprador BLDC transportam correntes alternadas que podem criar campos magnéticos. Além disso, muitas vezes ocorre uma ondulação de corrente nos enrolamentos do motor, que é a pequena variação da corrente em torno do valor médio. Esta ondulação de corrente pode gerar campos eletromagnéticos adicionais que contribuem para a EMI.

Efeitos da EMI em sopradores BLDC e outros dispositivos

1. Impacto no próprio soprador BLDC
   • A EMI pode causar problemas de desempenho no soprador BLDC. Por exemplo, a interferência de alta frequência pode interromper os sinais de controle no circuito do acionador, levando a um controle de velocidade impreciso ou operação irregular. Também pode causar aumento do ruído elétrico nos enrolamentos do motor, o que pode resultar em aquecimento adicional e redução da eficiência.
2. Interferência com outros dispositivos eletrônicos
   • A EMI de um soprador BLDC pode interferir em outros dispositivos eletrônicos próximos. Em um ambiente doméstico ou de escritório, pode interromper a recepção de rádio e televisão ou causar interferência em dispositivos de comunicação sem fio, como roteadores Wi-Fi e dispositivos Bluetooth. Em um ambiente industrial, pode afetar a operação de sistemas de controle sensíveis, sensores e equipamentos de aquisição de dados.

Mitigação de EMI em sopradores BLDC

1. Filtragem
   • Um dos métodos mais comuns para mitigar a EMI é o uso de filtros. Filtros de entrada podem ser colocados na entrada da fonte de alimentação do soprador BLDC para suprimir a entrada de ruído de alta frequência no dispositivo. Filtros de saída podem ser usados ​​para reduzir as emissões eletromagnéticas dos enrolamentos do motor. Esses filtros normalmente consistem em indutores, capacitores e resistores dispostos em configurações específicas para bloquear ou atenuar sinais de alta frequência.
2. Blindagem
   • A blindagem envolve encerrar o soprador BLDC ou seus componentes sensíveis em um invólucro condutor. O material condutor, como o metal, atua como uma barreira aos campos eletromagnéticos, impedindo-os de irradiar para fora. O invólucro pode ser aterrado para fornecer um caminho para que as correntes induzidas fluam com segurança para o solo.
3. Layout de circuito adequado
   • O layout da placa de circuito impresso (PCB) na eletrônica de controle do soprador BLDC é crucial para reduzir a EMI. Os componentes devem ser organizados de forma a minimizar o comprimento dos traços de sinal de alta frequência e reduzir o acoplamento entre diferentes circuitos. Planos de aterramento podem ser usados ​​para fornecer um caminho de retorno de baixa impedância para correntes elétricas e para reduzir o acoplamento eletromagnético.

Nossos produtos de soprador BLDC e considerações sobre EMI

Como fornecedor de sopradores BLDC, temos o compromisso de fornecer produtos de alta qualidade com EMI mínimo. NossoVentilador BLDC de alta pressão 800Wfoi projetado com técnicas avançadas de filtragem e blindagem para garantir operação confiável e baixas emissões eletromagnéticas. Este soprador é adequado para aplicações onde são necessários alta pressão e alto fluxo de ar, como sistemas de ventilação industrial.

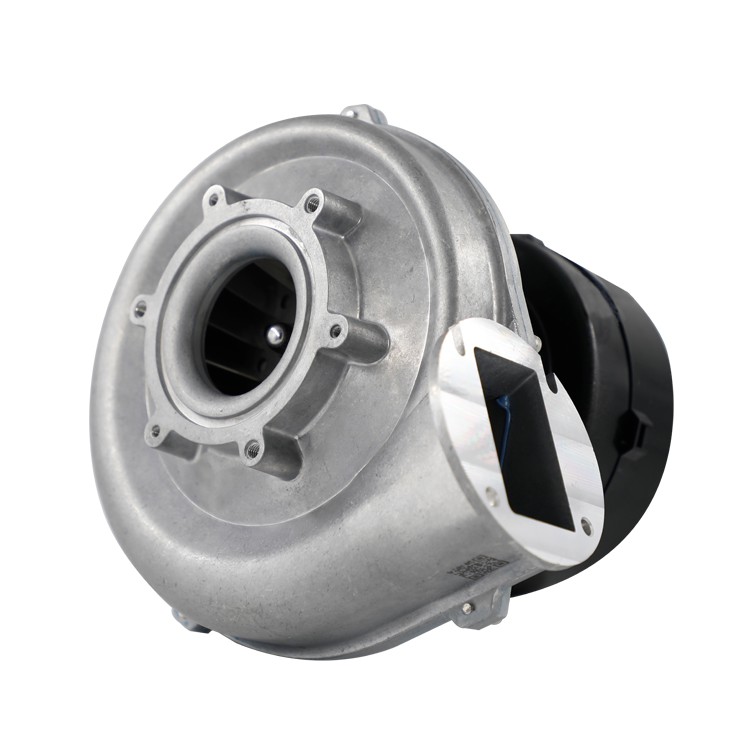

NossoVentilador de ar de alta temperaturaé outro produto que leva em consideração o EMI. Ele foi projetado para operar em ambientes de alta temperatura e nossos engenheiros implementaram medidas especiais para evitar que a EMI afete seu desempenho em condições tão adversas.

Para aplicações que requerem uma tensão mais baixa, nossosVentilador 24V BLDC de alta pressãoé uma excelente escolha. Otimizamos o design do circuito e usamos componentes de alta qualidade para reduzir EMI e garantir uma operação estável.

Conclusão

Compreender a interferência eletromagnética em sopradores BLDC é essencial tanto para a operação adequada dos próprios sopradores quanto para evitar interferência com outros dispositivos eletrônicos. Como fornecedor de sopradores BLDC, trabalhamos constantemente para melhorar nossos produtos para minimizar a EMI. Usando técnicas avançadas de filtragem, blindagem e layout de circuito, podemos fornecer sopradores BLDC que atendem aos mais altos padrões de desempenho e confiabilidade.

Se você está procurando sopradores BLDC de alta qualidade e tem dúvidas sobre EMI, convidamos você a entrar em contato conosco para obter mais informações. Nossa equipe de especialistas pode ajudá-lo a selecionar o soprador certo para sua aplicação específica e responder a quaisquer dúvidas que você possa ter em relação à mitigação de EMI. Estamos ansiosos para discutir suas necessidades e trabalhar com você em seu próximo projeto.

Referências

1. “Engenharia de Compatibilidade Eletromagnética” por Henry W. Ott.
2. “Fontes de alimentação comutadas: simulações SPICE e projetos práticos” por Marty Brown.
3. Folhas de dados do fabricante e notas de aplicação para componentes de sopradores BLDC.
